EDI超纯水设备:

一、 系统工艺流程：

   原水箱→增压泵→机械过滤→活性炭过滤→保安过滤→高压泵

→RO膜组件→中间水箱→中间泵→EDI装置→超纯水箱→超纯水泵→抛光混床→精滤器→用水点→回水

二、   系统配置说明

1.原水箱

   该装置防止增压泵直接抽取管网的水因流量不足及压力不稳定而损坏增压泵或影响系统正常运行，原水箱内置进水不锈钢浮球阀及液位传感器。

1）浮球阀作用是控制原水进水量，在系统运行时能及时补水。

2）液位传感器有中水位和低水位，作为控制增压泵的启动和停止；

2.原水增压泵

  为了保证系统供水的流量和压力恒定而设置，系统的原水增压泵选用知名品牌的水泵厂家-------南方特种泵，免维修机械密封泵，效率高，噪音小，性能稳定可靠。

3.预处理（又称前处理）

我们用的预处理过滤器为不锈钢过滤器。预处理过滤分为多介质过滤和活性碳过滤两部分；采用手动阀门组或全自动进行对过滤罐内的滤料进行反冲洗和正冲洗。

   预处理在水的精制处理之前，预先进行对水的初步处理，以便在水的精处理时取得良好效果，提高水质。由于自然界的水都有大量的杂质，如泥沙、粘土、有机物、微生物、机械杂质等，这些杂质的存在，严重影响精制水的水质与处理效果，因此必须在精处理之前将一些杂质降低或除去，这就需要预处理。

1）      多介质过滤器（又称机械过滤器）

多介质过滤器内装优质石英砂，主要用于去除水中的悬浮物、泥沙及颗粒性杂质。

2）      活性碳过滤器

活性碳过滤器内装优质净水活性碳，它有非常多的微孔和巨大的比表面积，因而具有很强的物理吸附能力，能有效地吸附水中的有机污染物，主要去除原水中的有机物、余氯、气味、色度等,平均可去除90％以上。

4.5um 精过滤器（又称保安滤器）

  该装置主要是对反渗透系统进水进行第三级过滤，目的是减低或消除前处理设备漏出的滤料碎粒起最后保护作用，确保最终进入反渗透系统的水符合要求。

5.RO反渗透装置

 系统中的反渗透装置采用世界上最先进的美国FILMTEC公司生产的聚酰胺复合膜为主要元件，其单根膜的脱盐率≥99.5%，系统脱盐率≥97.5%，并有效去除水中的悬浮微粒、有机硅胶体、有机物、细菌、病毒、致热源等杂质。为保证RO装置的性能稳定和长期运行，设置了自动冲洗装置。

不锈钢高压泵和供水泵选用国内南方泵业制造的产品，性能可靠稳定，噪音小。

本装置性能主要特点：

l  主要零部件采用进口产品，性能可靠。

l  系统无易损部件，无须大量维修，运行长期有效。

l  前置预处理保护系统，保护高压泵及RO膜不受颗粒或其他硬物损坏，同时低压保护开关保护高压泵，不会因供水停止而损坏。

l 先进的膜保护装置，在设备开机时，该装置自动发出冲洗膜的动作，大流量自动将膜表面污染物冲洗干净，降低污染速度，延长膜寿命。

l 产品水、浓缩水各设有流量计以监视并调节运行出水量及系统水利用率，通过合理工艺设计，水利用率高。

l 配置进水、产水电导率仪连续监测脱盐率、产水水质。

l 配置进水及RO工作压力表，连续监测系统工作，工作压力表提示药物清洗时间，并设有膜药物清洗装置。

l 整个系统PLC可编程控制器程控。

6.中间水箱

设置本装置是为了缓冲EDI制水而设置，稳定EDI系统自动监测水位自动启、停制水。

7.中间水泵

   为了保证EDI系统的供水流量和压力恒定，系统的纯水泵选用知名品牌的水泵厂家-------南方特种泵，免维修机械密封泵，效率高，噪音小，性能稳定可靠。

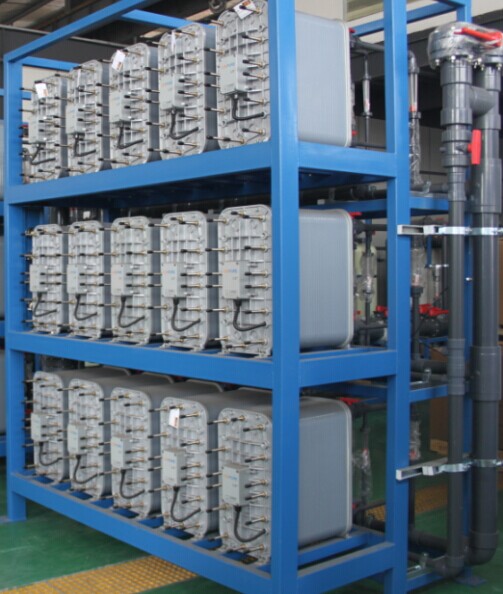

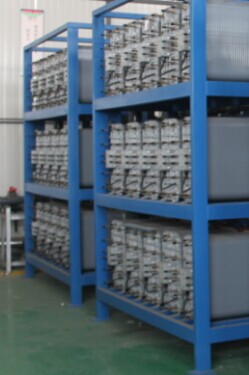

8.EDI装置

EDI是电除盐（Electrodeionization）的缩写，是利用混和离子交换树脂吸附给水中的阴阳离子，同时这些被吸附的离子又在直流电压的作用下，分别透过阴阳离子交换膜而被去除的过程。这整个过程离子交换树脂是被电连续再生的，不需要使用酸和碱对之再生。EDI对进水的要求比较高，经过反渗透设计软件演示，反渗透的产水完全能满足EDI的进水要求。

   EDI膜块的特性：

EDI膜块是一种板筐式结构，每个膜块包括：浓水室、淡水室和两个极水室，相邻两个室之间用阴阳离子交换膜隔开。待处理的原水通过淡水室，该室包含阴阳离子交换树脂，阴、阳离子交换膜，离子交换树脂把原水中的阴阳杂质离子交换掉，从而可以产生高品质的水。在膜块的两端各有一个电极，一端是阴极，另一端是阳极，通入直流电后，在淡水室、浓水室和极水室中都有电流通过。阴极吸引离子交换树脂中的阳离子，阳极吸引离子交换树脂中的阴离子。这样离子就通过树脂而产生了迁移。在电势的作用下离子通过相应的离子交换膜而进入浓水室。一旦离子进入浓水室就无法迁回淡水室。浓水室由阳膜和阴膜组成。阳膜只允许阳离子通过。阴膜只允许阴离子通过。在电势的作用下阳离子通过阳膜进入浓水室后，无法通过阴膜，只能留在浓水室中，同样阴离子也只能留在浓水室中，从而达到了深度脱盐的作用。

※ EDI装置脱盐中心部分为单元膜块。

※   EDI装置的直流电源部分－整流器。

※   EDI 在线检测仪表－电阻率仪、流量计、流量开关等。

系统控制功能

本系统具有很高的自动控制功能，一旦选择进入自动运行状态，系统即处于自动保护状态下运行。系统自动实现如下功能：

在线进水、纯水、浓水压力监测，更直观监控系统运行工况，并设有高低压保护装置；

管道式流量传感器监测浓水、纯水流量，当进水流量不足，系统自动停机，并有报警输出；

进水、产水电导率仪在线监测进水产水水质。

为方便系统调试和检修设备的需要，特设有手动运转和紧急停机功能。

9.超纯水箱

  EDI装置不可直接向使用车间供水，因此本装置是为了储存成品水而设置。

10.   超纯水泵

   为了保证输送稳定的水量而设置，系统的超纯水泵选用知名品牌的水泵厂家-------南方特种泵，免维修机械密封泵，效率高，噪音小，性能稳定可靠。

11.   后级装置

1）抛光混床装置

   EDI产出的水为15-17MΩ，当产水进入超纯水箱遇到空气与C0₂反应生成碳酸，电阻率大约在5 MΩ左右，因此有必要设置本装置。

2）、0.22us精密过滤器

   防止树脂颗粒，同时可阻挡细菌尸体供出，保证产水颗粒度达标。
